Und hier der FDEC SIGNALHUB, mit dem bis zu 9 Boards SIGNAL (siehe weiter unten unter Sonstiges) angesteuert werden können.
Status: Prototypen liegen vor, aber auch noch keine Zeit zur Inbetriebnahme.
Preis bei JCBPCB (ohne Steckverbinder): ca €2,75 bei 30 Stück incl. Bestückung, Zoll und Steuer.

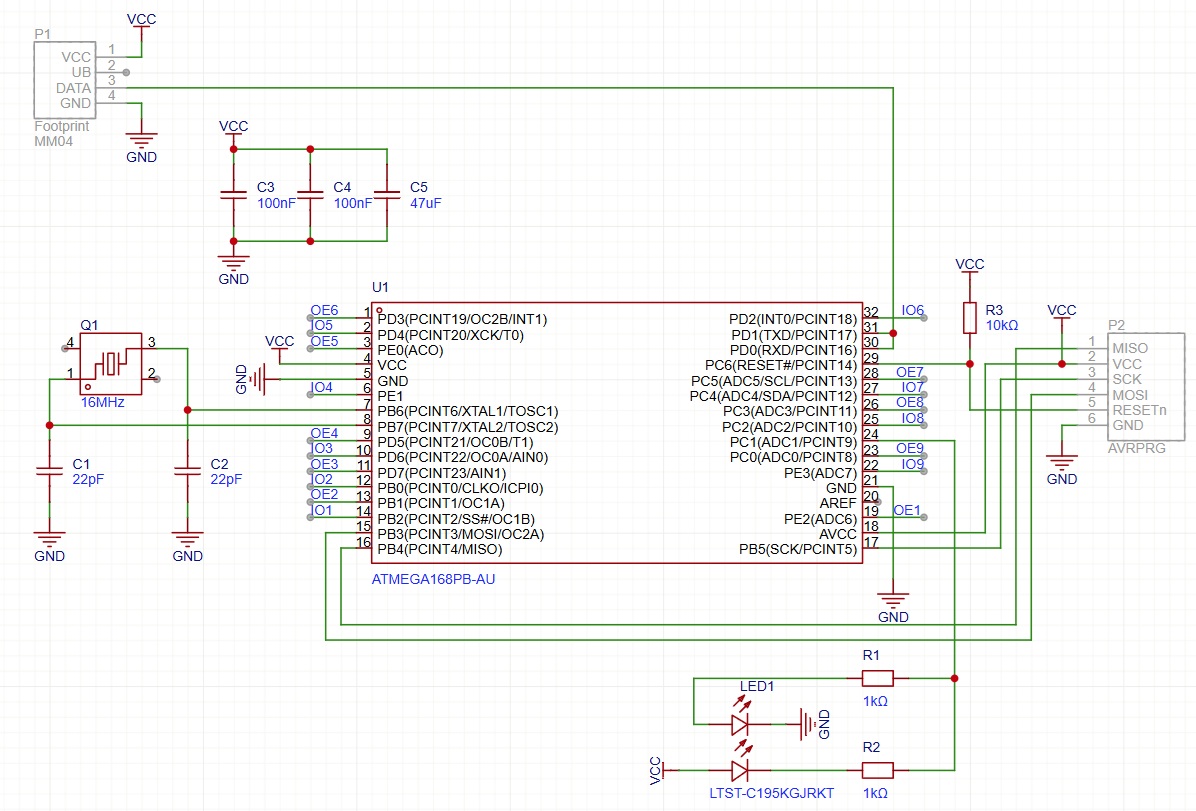

Teil 1: das ganz normale DECBUS Interface mit Microcontroller.

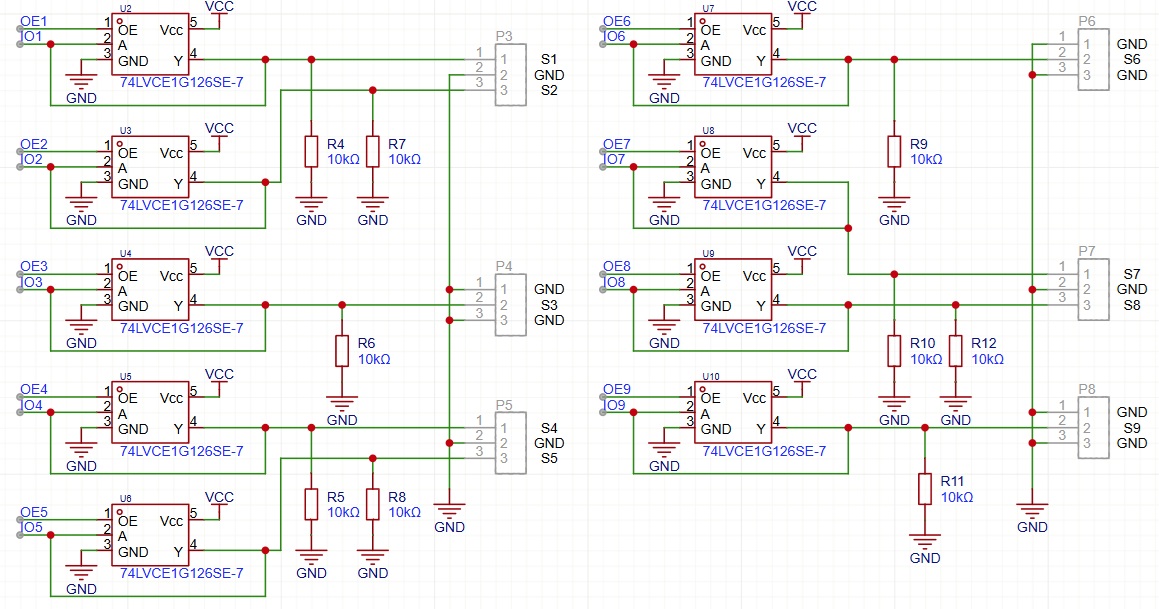

Teil 2: Die 9 SIGNAL Ein/Ausgänge. Ich benutze einen einfachen '126er schaltbaren Buffer, um +5V auf die DATA Pins (S1..S9) zu legen. Der kann 32mA treiben, das sollte für ein paar kleine LEDs genügen.
Die 3poligen Klemmen sind nur drin, weil ich noch so viele davon herumliegen hatte.

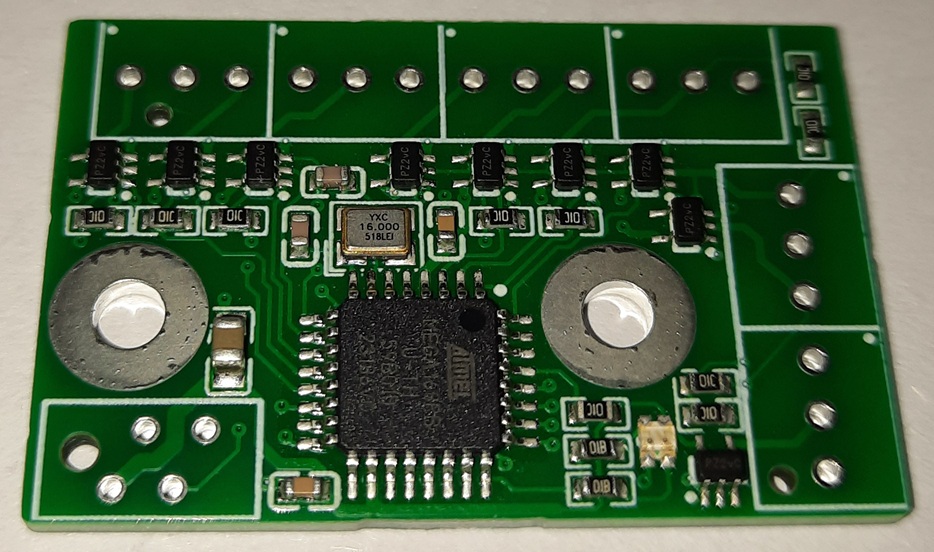

Hier das Board. Die Steckverbinder fehlen noch, die Inbetriebnahme steht noch aus.
