Dieser FDEC war ursprünglich geplant für Märklin-Weichenantriebe mit Magnetantrieb.
Die erste Version WDEC3 war für 3 Antriebe ausgelegt, also mit 6 Ausgängen, und hatte die Möglichkeit, die Weichenstellung zurückzulesen. Dazu wurde ausgenutzt, daß die Endabschalter auf einer Seite geschlossen bleiben und auf der anderen Seite offen.
Allerdings habe ich dann bereits auf meiner vorherigen Testanlage diese Weichenantriebe alle wieder ausgebaut und die Endschalter entfernt bzw kurzgeschlossen! Grund: nach einiger Zeit geben diese Kontakte nach. Sei es durch Verbiegen / Ermüdung, oder durch Überlast und Verkokeln. Im besten Fall funktioniert die Weiche dann nicht mehr. Aber ein Antrieb ist bei mir tatsächlich 'abgeraucht', das Gehäuse war auf einer Seite komplett geschmolzen. Und das direkt auf Holz montiert. Nie wieder...
Ich hab mal bei unseren Lieferanten nach dem Endschaltertyp gesucht und bin fündig geworden. Exakt gleiche Beschriftung. Nur: dieser Typ ist gerade mal für 500mA ausgelegt. Die Weichenantriebe ziehen aber mehr als 1A! Als Hardwareentwickler krieg ich da die Krise.

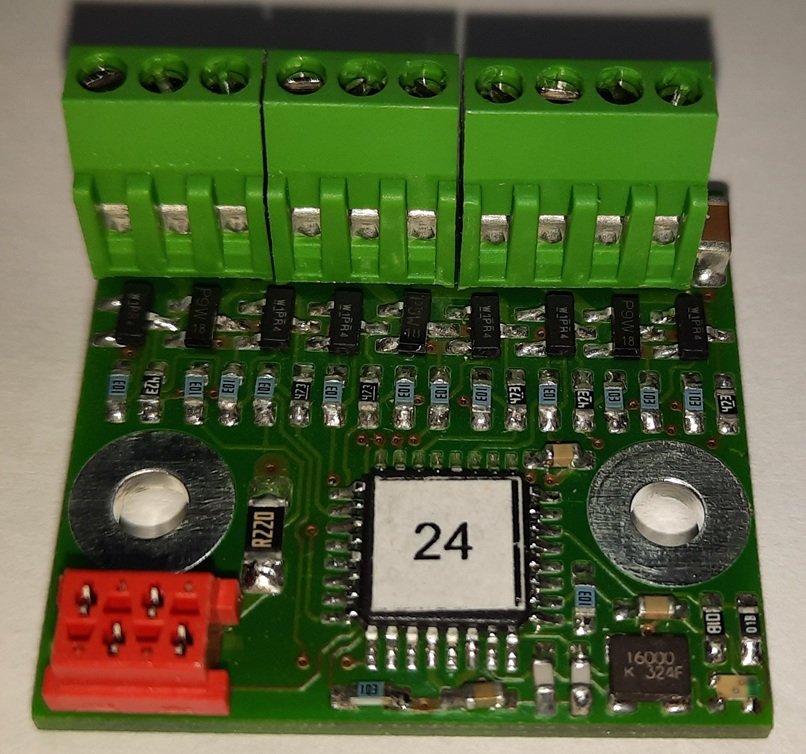

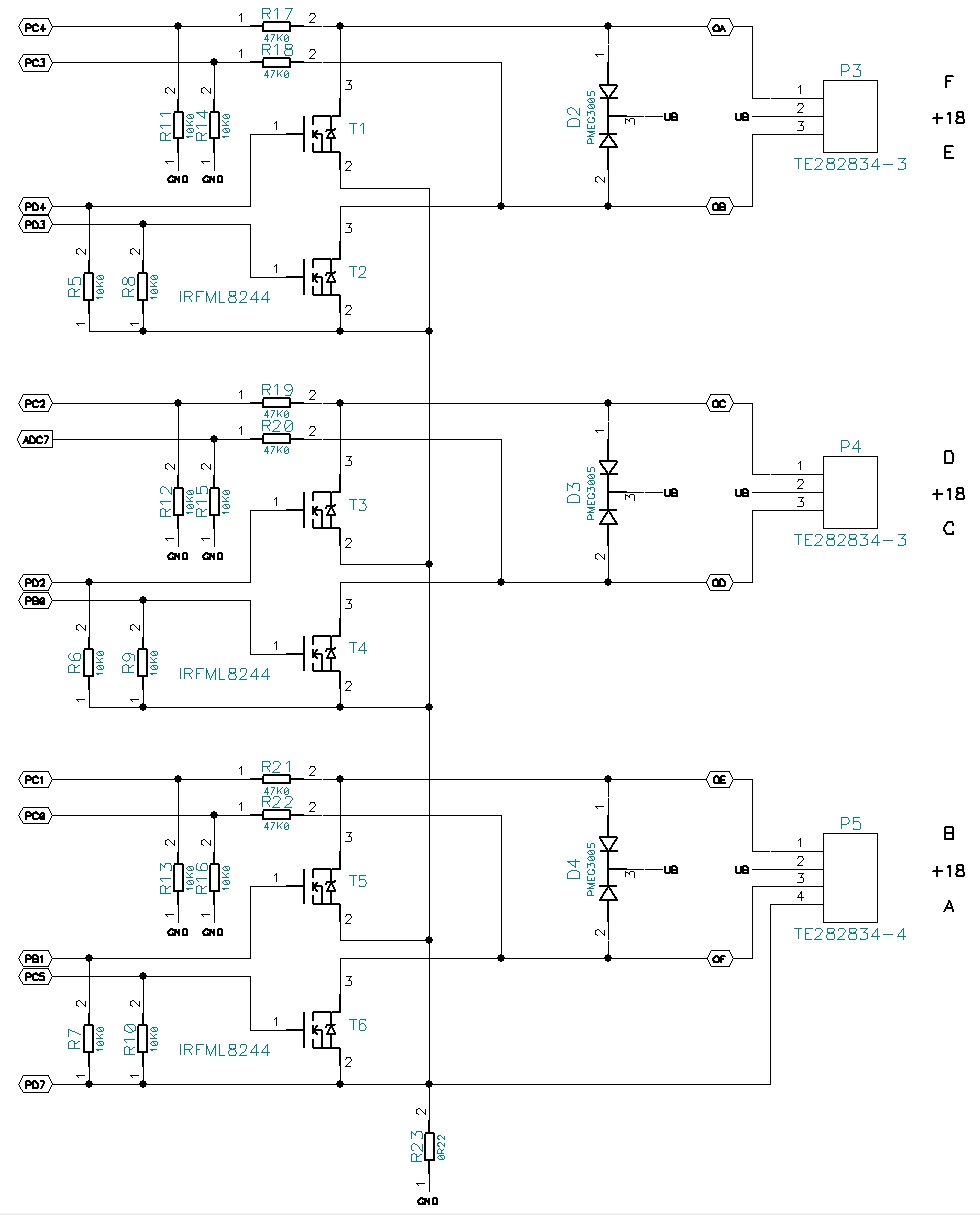

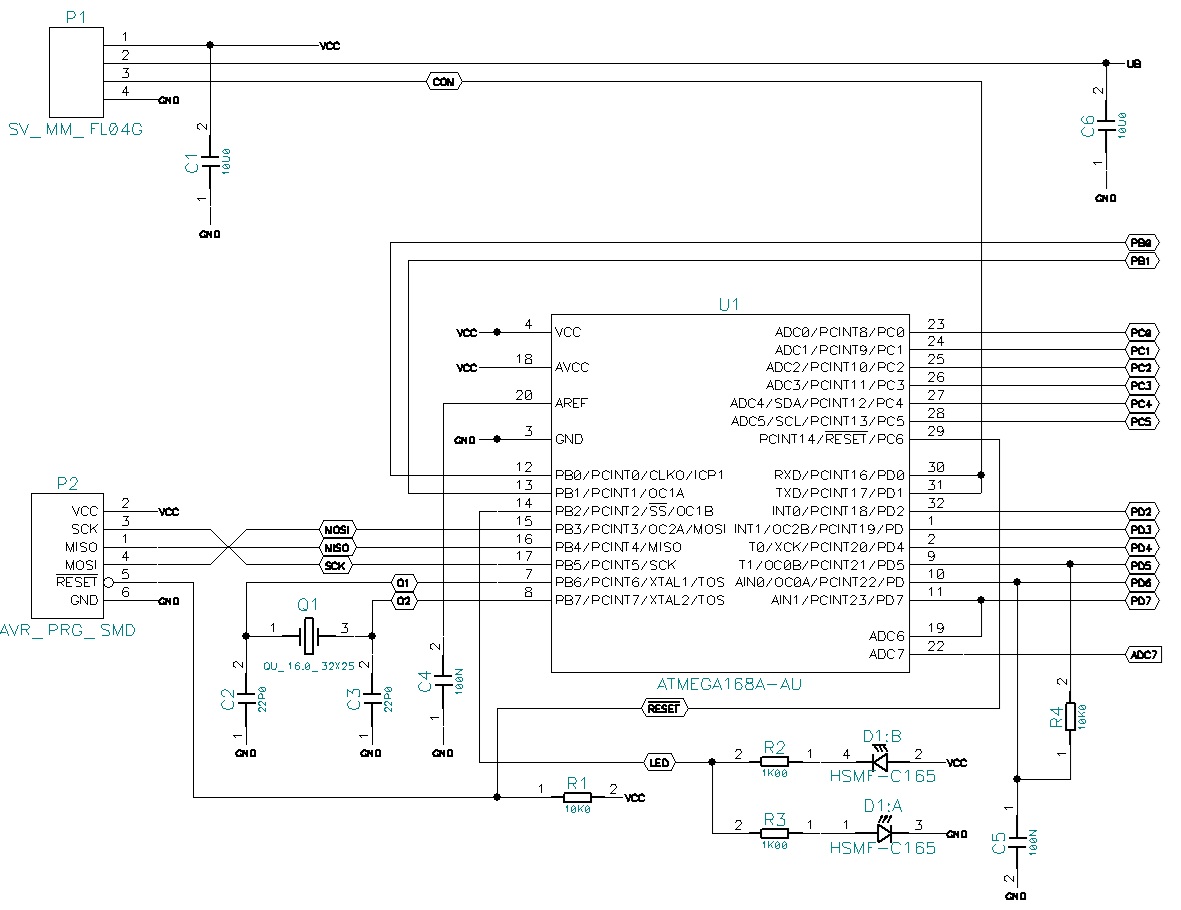

Das hier war das ursprüngliche Design:

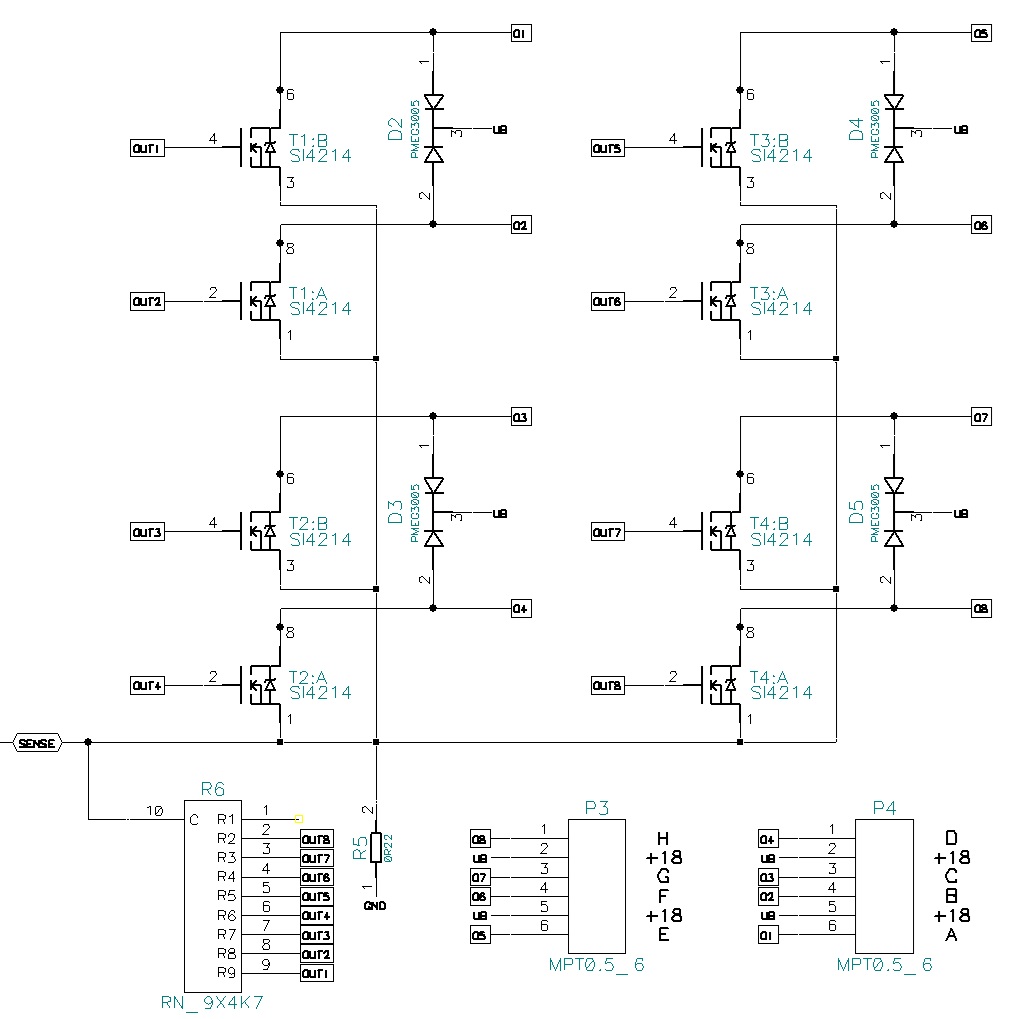

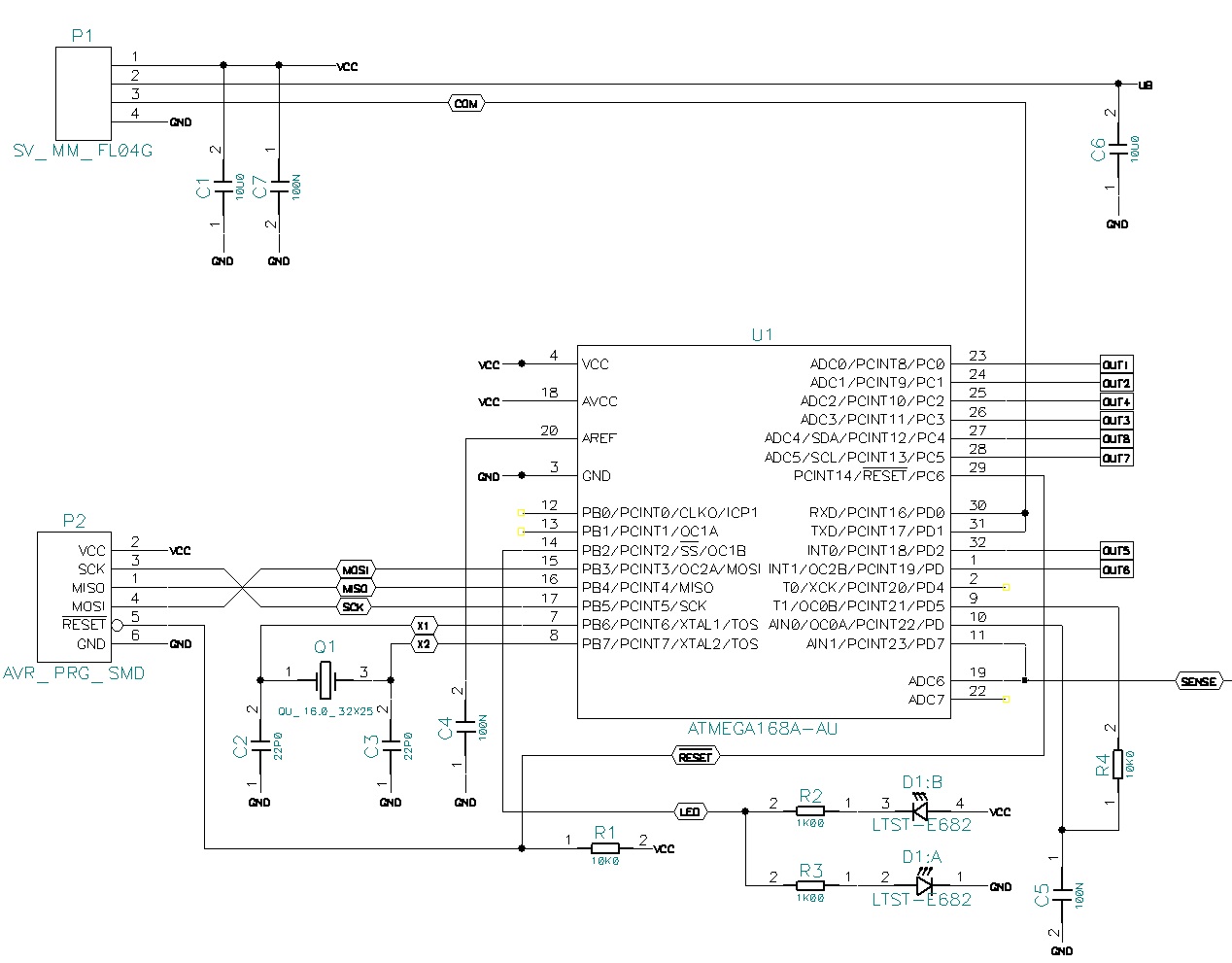

Ich habe dann ein neues WDEC4 entwickelt ohne die Rücklesemöglichkeit. Dadurch habe ich auch 8 Ausgänge für 4 Weichenantriebe untergebracht;
Allerdings habe ich das Layout nicht mehr umgesetzt, da ich beschlossen hatte, generell keine Magnetantriebe mehr einzusetzen. Ausser bei einigen alten noch vorhandenen Formsignalen, und dafür hatte ich noch die umgebauten WDEC3.
